防静电工作台
发布时间:2020-08-14 09:58浏览次数:

防静电工作台是任何ESD保护区域的关键项目。工作台为ESD保护环境奠定了基础。工作台是许多ESD保护区域的关键区域。ESD工作台为ESD保护区域提供了许多要素。尽管还需要许多其他元素,但是拥有一个良好的防静电工作台是关键。



典型的防静电工作台不仅可以提供静电耗散的工作表面,还可以为静电保护环境中的其他元件提供合适的连接点。

静电耗散表面

防静电工作台操作的关键是工作台的表面。ESD保护工作台的原始概念是使用导电表面。但是,从两个角度来看,这些都不是理想的:

高阻抗可防止短路:导电表面会短路任何连接,从而使电路的操作和测试变得不可行。

高阻抗泄漏的充电速度会更慢:导电表面将提供低阻抗放电路径,从而产生非常快速的放电,从而导致高电流流动并可能损坏电路。

安全性:接地后,连接至腕带等的导电表面可能会造成安全隐患。在极少的情况下,如果长凳的接地连接开始活动,并因此与腕带等连接,则高阻抗将成为更安全的选择。

为了为ESD工作站提供正确的环境,ESD工作台应具有静电耗散的表面。具有高电阻耗散表面而不是完全导电表面的另一个原因是安全性。如果系统中存在高压,则意外接触导电工作表面和高压电源可能很危险。因此,为了安全起见,必须使用高电阻耗散的表面。

典型地,ESD保护工作表面应具有<1.0×10的电阻值9当根据ESD S41测试Ω。(ANSI / ESD S 20.20),但其下限为ESD-ADV 53.2所建议的1.0 x 10 6欧姆。这有两个原因,一个是为了防止可能导致损坏的任何静电迅速排出,其次是如上所述的安全原因。

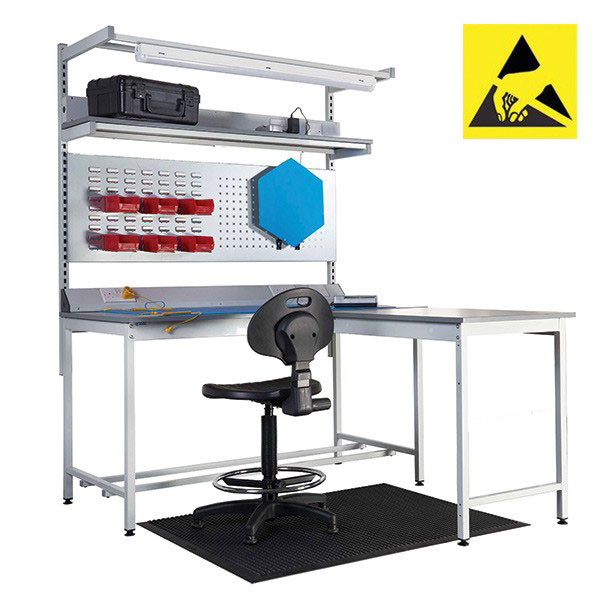

防静电工作台

ESD工作台是整个ESD保护区域内的中心元素之一,可在电子制造或维修设施内使用。ESD工作台必须能够为需要在ESD工作台上工作的任何电子组件提供完全受保护的环境。因此,其性能在整个设备中至关重要。

可以看到ESD工作台由许多不同的元素组成:

静电耗散工作表面:任何ESD工作台的主要元素是静电耗散工作表面。

架子:由于静电可以在工作台上的任何地方堆积,因此工作台上的所有元件都必须具有静电耗散性,这一点至关重要。作为物品,可以将电子组件或工具放置在此处,架子需要成为ESD保护区域的一部分。同样,如果将工具放在非ESD耗散的表面上,吸引静电,然后将它们用于在电子组件上工作,则可能会导致损坏。

金属制品:金属制品本身是导电的,但所用的涂料通常不导电。对于ESD工作台,必须使用静电消散涂料以防止突然放电。

橱柜:许多工作台上都安装了橱柜,作为整洁存储的组成部分。鉴于电子组件或其他组件(例如在组件上工作的工具)可能存放在这些柜子中,因此柜子必须符合与所有其他区域相同的ESD标准。架子应具有防静电表面,任何涂漆的金属制品均应具有防静电油漆表面。

防静电腕带:在防静电工作台上工作时,必须确保操作员也保持在相同的电位,以免发生放电。通常使用防静电腕带。

接线:必须确保所有静电耗散表面,腕带等均连接到公共接地点,并以适当的方式进行接线。从电气安全的角度出发,必须以正确的方式有效地做到这一点。

监控系统: 几乎始终如一地使用诸如与防静电腕带的连接之类的电线,这将导致定期故障。已采用的一种方法是每天测试ESD腕带及其电线。但是,当检测到问题时,操作人员可能自上次测试防静电腕带以来就一直在损坏组件。为了克服这个问题,可以使用连续监控系统,该系统要令人满意得多。这些通常集成到防静电工作台组件中。

防静电工作台
