EPA ESD保护区
发布时间:2020-08-14 09:51浏览次数:

EPA或ESD保护区为电子制造,服务,维修提供了所需的环境。它由减少静电的几个要素组成。ESD保护区,ESDPA或仅是EPA是在设施中设置的区域,可以免受静电的影响。它可确保将静态生成和传输保持在最低水平,并保护对静电敏感的设备。建立静电放电保护区不仅是产品的集合,而且还需要遵循一定的过程以确保静电敏感设备不会受到任何放电和损坏。

通过设置并正确使用EPA或ESD保护区域,可以最大程度地减少生产过程中以及使用寿命中的故障水平。结果,在ESD保护区的投资很快就会在直接返工的成本方面以及在其使用寿命将更高的可靠性方面收回投资。这不仅将减少昂贵的召集,而且长期可靠性将使客户满意。

ESD保护区基础知识

设置任何形式的ESD保护区域时,可以采用许多不同的措施为电子部件,子组件和组件提供安全的ESD环境。但是,在准备建立ESD保护区时,必须仔细分析需要采取的措施。采取一种将所有可能的措施都包括在内的态度是很容易的,但是这可能导致花费远远超过需要的花费。

精心设计的ESD保护区可以节省成本,尤其是通过计划如何最佳使用设施。这将结合使用许多ESD预防措施以及有效的工作流程模式。

ESD保护区的关键要素在于,它将提供一个环境,在该环境中,任何ESD累积都将降到最低,并且在确实发生的情况下,它可以快速自然消散,而不会通过电子组件释放。

可以在EPA中使用的措施可以分为以下几大类:

ESD环境:EPA的关键要素之一是EPA的整体环境。首先要安装的关键元素之一是地板。这应该是静电消散的。可以安装合适的瓷砖或地毯,尽管有时可能需要重新处理地毯。根据ESD S7.1进行测试时,这些电阻的电阻应小于1.0 x 10 ^ 9,尽管出于安全考虑,不建议使用全导电砖!

除此之外,控制湿度的其他项目(例如加湿器)也有帮助。极干燥的气氛会产生静电。在正常环境中可能会注意到这一点,在干燥的日子里可能会注意到静电放电,而在正常或潮湿的日子里却不会。也可以使用经ESD S3.1测试具有+/- 50V偏移的离子发生器。

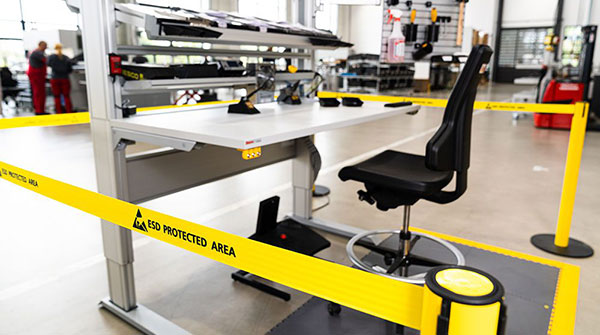

ESD工作台和附件:使用带有ESD皮带,ESD座椅等的ESD工作台,以确保操作员或用户接地(出于安全原因,通过高电阻耗散而非导电路径)是任何ESD的关键要素保护区。阅读有关防静电工作台的更多信息。

ESD工具: 另一个重要领域是ESD工具的使用。各种各样的工具都属于这一类,其中一个特殊的例子是使用ESD烙铁。工具(尤其是烙铁)可以轻松地将静电直接传递到组件并具有金属元素,这可以提供良好的传递路径,从而导致高电流水平,从而可能造成更大的损坏。ESD工具和ESD烙铁的更多详细信息,请参见下一页。

防静电衣服:防静电衣服的使用很重要,因为普通衣服会产生并携带静电。随着更多的人造纤维制成的服装,静电的风险大大增加。可以获得各种各样的物品,以确保ESD保护区内的人员穿着的衣服不会引起问题。 阅读有关防静电服的更多信息。

ESD的存储和运输:尽管在某些特别有效的流水线中可能会发生这种情况,但通常无法立即在最终组件中使用子组件。结果,需要存储许多组件和子组件。因此,在存储期间必须采取防静电措施以防止损坏。理想情况下,存储区域应遵循相同的EPA准则,并且应是静态耗散区域。

排除产生静电的材料:日常生活中使用的许多材料都会产生大量静电。这些材料应不惜一切代价从EPA中排除。诸如发泡聚苯乙烯之类的材料会因粘附在所有物体上而产生大量静电。绝对不能将其带入该区域。同样,某些形式的气泡包装纸也不是很好,尽管已经开发出某些类型的气泡包装纸用作ESD包装-这种包装通常略带粉红色。阅读有关ESD包装的更多信息。

塑料杯在保持静电方面也非常糟糕(尽管无论如何都不允许在电子设备工作区域内喝酒),而其他许多塑料物品也不好,因为塑料是很好的绝缘体。许多其他项目也可能不好。有些人甚至使用特殊的ESD纸代替普通纸来打印输出和记录,尽管并不总是采用此类措施。

注意:电阻值和测试方法在ANSI / ESD S20.20中定义。

对于任何制造或维修电子设备的公司而言,创建ESD保护区都是必不可少的要求。似乎需要在工厂,时间和精力上进行大量投资,但是制造公司别无选择,只能实施ESD保护区。对于现场服务和维修,仍然有必要,但范围要更局部-可以将便携式垫子和相关产品制成便携式包装。然后可以将电路板的运输安排在合适的ESD保护的袋子和盒子等中。

设置ESD保护区时,可以借鉴许多公司的经验,并且需要许多产品供应商。
