如何使用仪表测试防静电垫
发布时间:2020-08-18 09:42浏览次数:

在用于测试ESD垫是否“静电耗散”的ANSI / ESD协会标准是ANSI / ESD S4.1。“工作台面-电阻测量小号 ”。

这要求使用  表面电阻率(ESD)计来执行  电阻顶对顶 (RTT)和  电阻对接地点(RTG)测试。

• RTT测试每ANSI / ESD S4.1 ESD耐• RTG测试每ANSI / ESD S4.1 ESD耐

1、表面电阻

“工作表面提供的保护程度与排出物体所需的时间密切相关……。电阻似乎是ESD防护工作表面性能的最佳单一预测指标。”

– ANSI / ESD S4.1-2006电阻率和电阻在技术上不是一回事。电阻率以欧姆/平方为单位。电阻的测量单位仅为欧姆。

从理论上讲,表面电阻率是电阻的十倍。例如,测量 表面电阻为10 8欧姆的材料应测量为10 9欧姆 欧姆/平方 表面电阻率。

我们的橡胶防静电垫是双层的:顶部具有静电消散性,底部具有导电性。我们的橡胶ESD垫是双层的:顶部具有静电消散性,底部具有导电性。的材料是静电耗散,如果它是大于 1×10 6 欧姆/平方,即每平方1百万欧姆,且小于 1 x 10 12 欧姆/平方,即每平方1万亿欧姆。

出于测试目的,根据  ESD TR20.20,正确的度量单位是表面电阻(仅欧姆)。

2、测量电阻自上而下(点对点)(RTT)

ANSI / ESD S4.1准则(第8.0节)指出,点对点(RTT)测试应发现该垫具有大于或等于1 x 10 6欧姆的表面电阻。

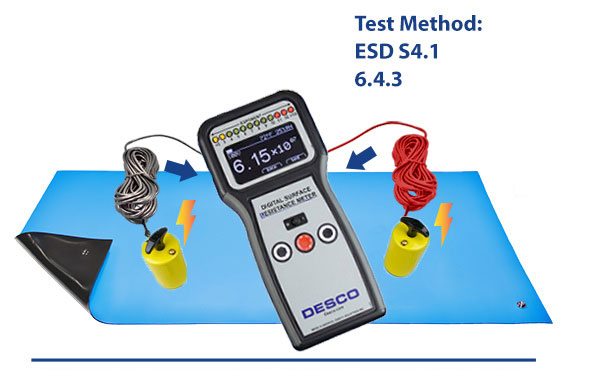

电阻从顶部到顶部(点对点)RTT测试。符合ANSI / ESD S4.1第6.4节的工作程序:

• 不要 清洁表面。仅从表面去除可能干扰测试的那些物品。•还应卸下ESD敏感设备。•使用两个5磅重的电极并将其放置在表面最常用的区域上。确保电极彼此相距约10英寸,任何边缘相距2英寸,任何接地点相距3英寸。•按住测试按钮,直到显示表面电阻读数。•如果最常用的区域不明显,请在表面中心附近使用两个点。

3、测量对接地点的电阻(RTG)

ANSI / ESD S4.1准则(第8.0节)指出,电阻接地点(RTG)测试应发现该垫的表面电阻介于1 x 10 6到1 x 10 9欧姆之间。

耐接地点(RTG)测试符合ANSI / ESD S4.1第6.4节的工作程序:

• 不要 清洁表面。仅从表面去除可能干扰测试的那些物品。•还应卸下ESD敏感设备。•将黑色测试线夹到接地点。•在另一根测试导线上使用一个5磅重的电极,并将该电极放置在表面上最方便的位置。•按住测试按钮,直到显示表面电阻读数。
