如何使用防静电垫和腕带?
发布时间:2020-08-18 09:39浏览次数:

在处理任何电子产品时,您需要确保采取预防措施以防止静电和ESD(静电放电)损坏您的工作。这可以通过将自己与地面电气连接来实现。

垫粘结工作表面。腕带将人绑在一起。

ESD是基于人和物都是由电子构成的事实。当这些电子在我们的皮肤和衣服上变成静电时,它们会积累电荷,而当它们靠近另一个物体时,则可能发生破坏性的电子转移(静电放电)。

电子变得静态主要是由于摩擦电效应:当两个物体相互接触时发生的电子转移。

诸如地毯,塑料和木材之类的绝缘子虽然可以使我们的房屋和办公室保持温暖,但它们都被静电控制专业人员认为是静电和ESD的潜在来源。

由于绝缘子可以在其整个表面的口袋中容纳多个正电荷和负电荷,因此除了保持我们与它们的距离或覆盖它们(如果它们是平坦表面的一部分)之外,没有其他安全的方法来消除它们。

例如,如果我们使用木桌,则需要用防静电垫子覆盖它。如果我们有塑料架,我们想用金属架代替它,或者用防静电垫子覆盖架子。如果您使用铺有地毯的地板,则可能会撕裂地毯。

电子制造商没有在绝缘体上工作,而是使用具有静电耗散功能的防静电垫。静电耗散定义为对充电的欧姆电阻。小于1 x 10e6欧姆的电阻都被认为是导电的。1x10e12欧姆以上的任何东西都被认为是绝缘的。这两点之间的任何东西都被认为是静电耗散的。

但是,ESD协会建议 防静电 垫子有表面 抵抗它的上侧介于1兆欧(1 x 10e6欧姆)和1兆欧(1 x 10e9欧姆)之间。

底面 抗 静态的 黑色的垫子是底部导电部分。可以使用表面电阻率仪定期测量。

文章链接:如何使用仪表测试ESD垫?

虽然顶侧是静电耗散的,但底侧可以导电。实际上,由于大多数电子制造商都使用金属搁板和接地的地板,因此他们更喜欢底面是导电的,这样在接地的(金属)搁板和用作搁板衬里的垫子之间就没有电屏障。如果将垫子用作搁板放置在木架子的顶部而未连接到电气接地,则将其视为隔离的(ESD的潜在来源)。

无论您在下方使用金属桌还是木桌 防静电在将垫子用作工作台面时,您需要给静电从垫子到电气接地的专用路径。这是通过使用金属卡扣将接地电缆连接到垫子来实现的。

接地线有几种不同的类型。腕带,垫子,“公共点”接地和显示器都有接地。

腕带可以用垫子在公共点上接地,也可以单独接地到与电源插座相连的腕带上接地电缆将用作工作表面的防静电垫连接到电源插座。

在人体工程学上,使用分开的用于垫子或腕带的接地电缆与使用公共点接地的区别。但是,使垫子和腕带在同一点接地确实可以使它们保持电气平衡。

您不想使用鳄鱼夹将腕带夹到防静电垫。这是行不通的。实际上,这将增加系统的总抵抗力地面 超过ANSI / ESD 20.20推荐的35兆欧限值[ESD手册Tr20.20-2008第5.3.2.2.2节]

除非需要,否则建议不要使用鳄鱼夹。虽然看起来很方便,但最好仅在确定将其连接到地面的路径时使用。

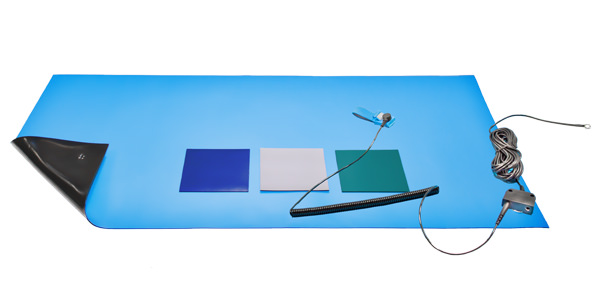

防静电垫和防静电腕带
