一分钟快速看懂ESD符号
发布时间:2020-09-11 09:32浏览次数:

如果您使用静电放电(ESD)敏感设备已有一段时间,那么您可能已经遇到过各种ESD符号。但是您知道区别和何时使用它们吗?

如果您不熟悉ESD保护,或者刚刚接手现有ESD计划的职责,那么现在开始了解吧!

ESD敏感符号

ESD敏感符号是最常见的符号,由伸手的黄手组成,用横条删除。全部在黑色三角形内。它旨在识别易受ESD影响的设备和组件。

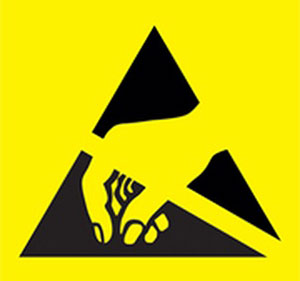

ESD敏感符号

何时使用ESD敏感符号:

ESD敏感符号的用法如下:

1、在单个组件和相关文档上注明:“此设备对静电敏感;如果没有适当的预防措施,请勿触摸”。

2、在装配体和相关文档上声明:“包括静态敏感组件;采取适当的预防措施。

3、作为标识处理敏感设备区域的标志的一部分;警告所有接近它的人,需要采取预防措施 。

ESD敏感符号的颜色

颜色是可选的,但“ 不得使用红色,因为它对人员构成危险。” [ANSI / ESD S8.1第4.2.1节颜色]。

通常,在黄色或橙色背景的黑色三角形上使用手和斜杠符号。

ESD防护标志

就像ESD敏感符号一样,ESD保护性符号在三角形中具有伸出的手。但是,请注意通过三角形的弧和斜线!由于存在这些差异,因此具有非常不同的含义。

此符号应位于ESD防护产品上,以标识具有至少一种ESD控制特性的特殊产品。

ESD防护符号也称为ESD包装符号。

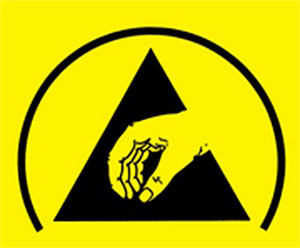

ESD防护标志

如果字母在三角形下,则应标识最重要的ESD控制属性:

L =低充电

D =静电耗散

C =导电性EPA(用于ESD保护区)

何时使用ESD防护标志

ESD防护符号可用于识别具有至少一种ESD控制特性的物品:

低充电(以前称为静电或抗静电)

接地时能够消除静电荷的电阻(导电或静电耗散)

放电屏蔽

ESD防护符号的颜色

颜色是可选的,但“ 不得使用红色,因为它对人员构成危险。”

通常,在黄色背景上的黑色三角形上使用手形符号。

ESD公共接地点和接地点

符号这两个符号标识了ESD工作站上所有ESD元件应连接的位置。有一个更新的符号。它们有很大的不同,但是基本上具有相同的含义:

接地点符号具有接地符号和围绕接地扣,插头或插孔的同心圆。这是较旧的符号。ESD公共接地点符号的同心圆在接地线扣,插头或插孔的周围有粗圆圈。这是较新的符号。两个符号都应包括文本标识。

11s1 ESD公共接地点(较新的符号)和接地点(较旧的符号) ESD公共接地点和接地点 符号的颜色颜色是可选的,但“ 不得使用红色,因为它对人员构成危险。”

结论ESD建议每个处理ESD敏感物品的组织均使用上面的3个符号标记其产品。正确使用标记将“ 表示某个物品或材料易受ESD的影响,而那些表明该物品或材料旨在提供一定程度的ESD保护的标志。”
