本文主要讲述防静电腕带和防静电台垫的使用方法，以及一些相关的实用工具和方法。

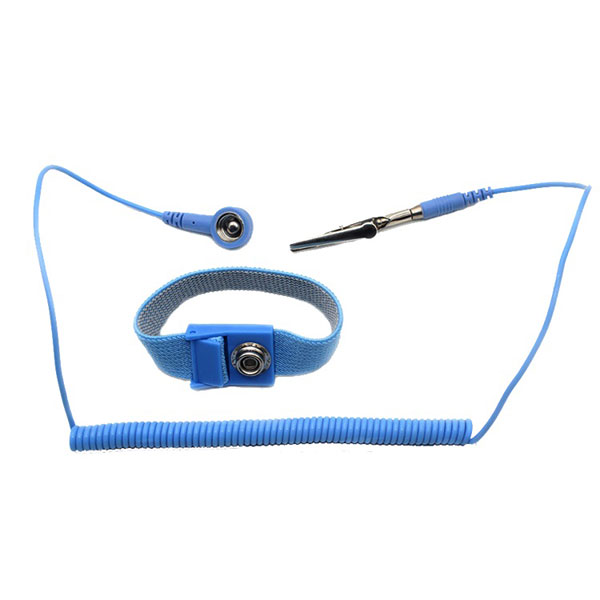

防静电腕带

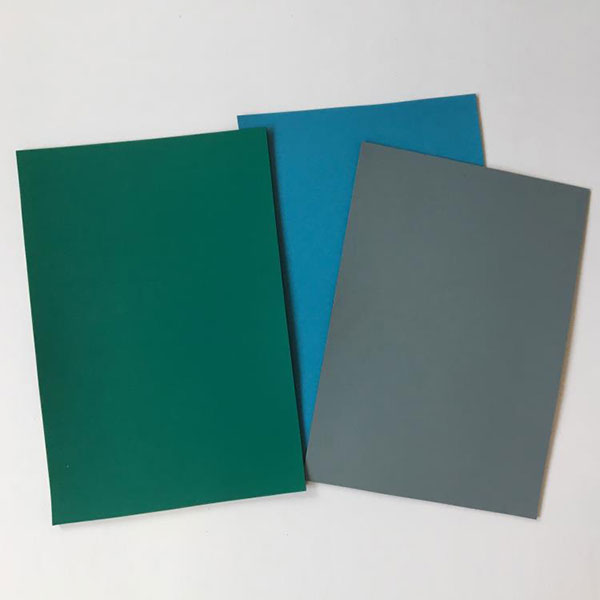

防静电台垫
防静电腕带和防静电台垫是用来建立人体、设备和大地之间电连接的工具。有两个用途，一个是等电位法，一个是接地。

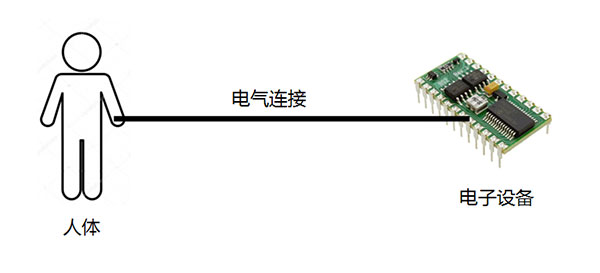

等电位法是用防静电腕带和防静电台垫将人体和设备进行电气连接，如上图所示。人体和设备的静电会达到一个平衡状态，即两者电荷相等，称为等电位，这样就不会产生静电放电，如上图所示。

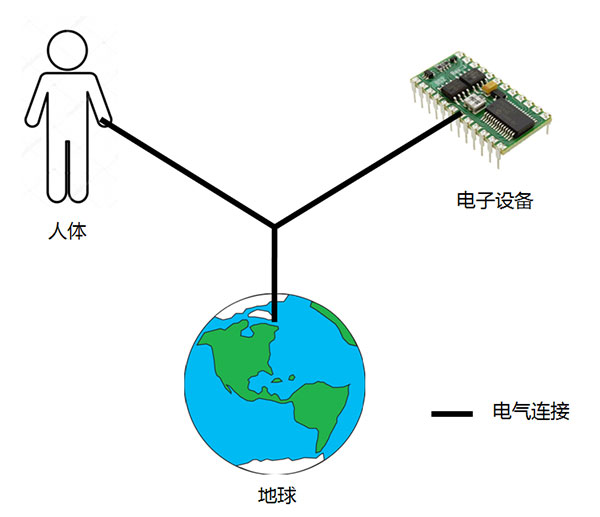

等电位法虽然可以避免静电放电，但并不能消除静电。专业的做法应该是把人体、设备和大地连接起来，如上图所示。这时候地球就会吸收人体和设备的静电，彻底解决静电问题。
◇等电位
你可以将腕带佩戴在你的手腕上，另一端夹在电脑机箱或电源“未上油漆的金属部分”，如下图所示。
腕带接到机箱“未上油漆的金属部分”
如果机箱和电源外表全部是油漆，你可以先用一颗单头六角铜柱替换掉原来固定电源的螺丝，然后把腕带接到这颗铜柱上面，如下图所示。

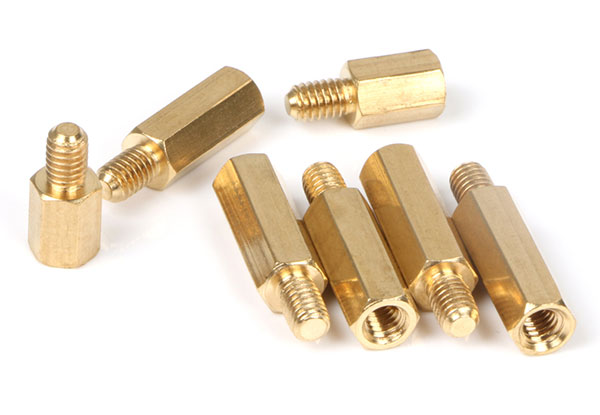

单头六角铜柱

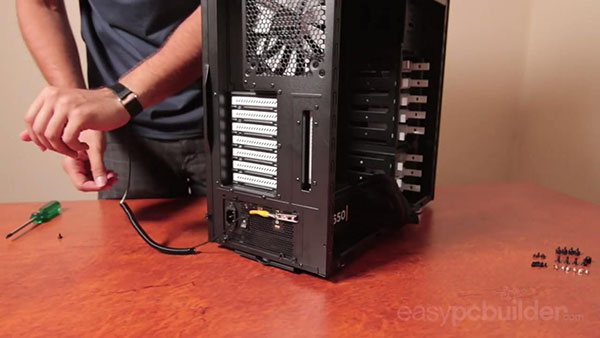

腕带接到固定电源的铜柱上
如果你手上没有铜柱，你还可以把腕带夹住电源线的地线插脚，如下图所示。

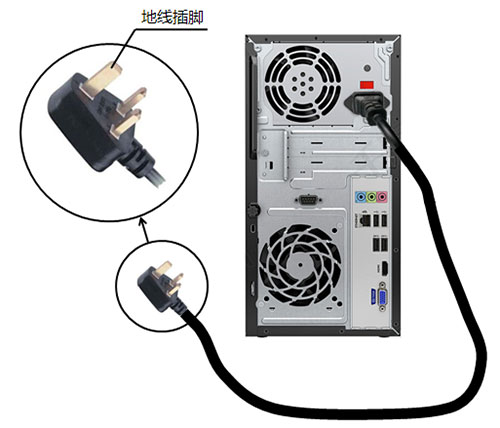

主机电源线地线插脚
◇接地
首先，确认家里的三孔插座有保护接地线，如果不清楚的，请看《浅谈家用电的接地》。然后关闭电脑电源开关(PSU)，再将三脚电源线插入主机的电源和家用电器插座。腕带连接到机箱的未上漆金属部分或直接接地。 具体请看下面的视频：
通过机箱接地的防静电腕带的使用
下面继续讨论直接将腕带接地的方法。

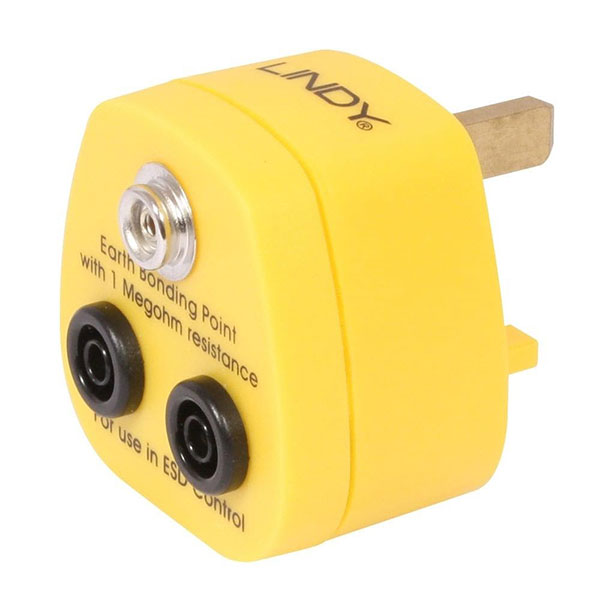

◇专用接地插头
以上提到的接地插头都有防静电腕带的香蕉接口，括号内价格为官方零售价。很难想象这种没有技术含量的破插头能卖这么高的价钱。网上搜了一阵，好像没有国内的。虽然找不到，但我相信有。而且即使没有，国内厂商也应该开始考虑制造类似的竞争产品。
◇DIY单脚电源线
由于上文的专用接地插座比较贵，我们需要找一种低成本的解决方法，我想到的是用电源线来改造。

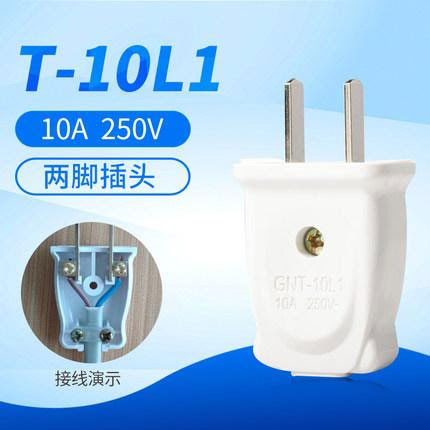

两脚插头

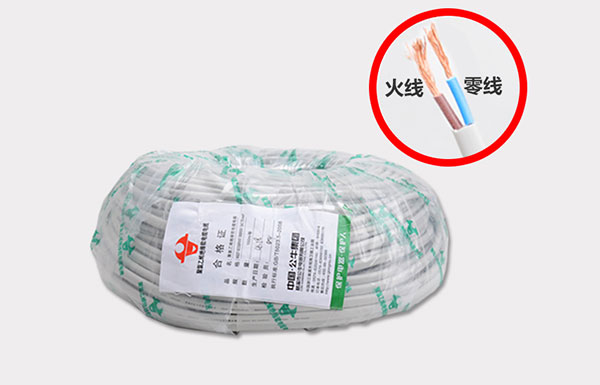

二芯电线
买个两脚插头和一根电线，如上图。拔下插头的一个针脚，将其转换为单针脚电源线。如下图。

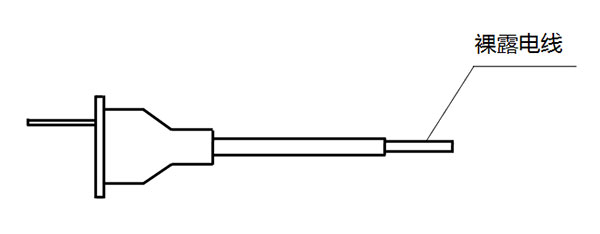

改造后的单脚电源线
如果家里有闲置的电源线也可以用来改造，思路也是相同的。
正规三芯电源线的地线颜色应该是黄绿色或绿色，但并不是所有的电线都符合规格，双芯电源线的颜色也是多种多样的。所以，如果不确定导线和插针的对应关系，弯曲无用的插针后，将所有导线绑在一起，作为一根导线使用，如下图所示。

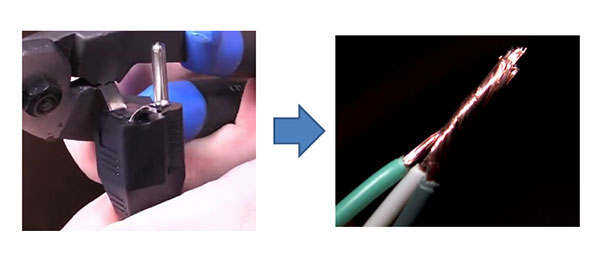

扳弯插脚后，把三股电线扭成一股电线
注意：一定要扳弯或弄掉其他插脚后，才能把所有电线扭成一股电线，否则会出现短路，往往会损坏电气设备或引起火灾。

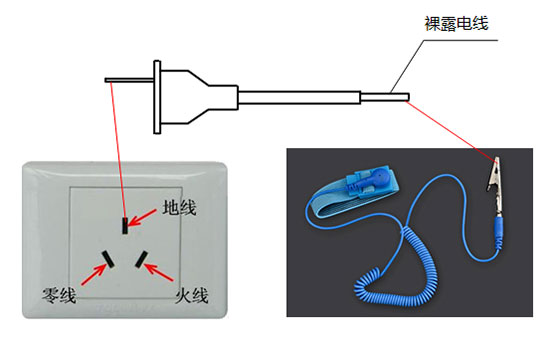

单脚电源线的用法
改造完成后，把单脚电源线插入三孔插座的地线孔（一定不能插错，因为插火线有触电的危险，切记要插接地孔)），将另一端末端的电线露出来连接防静电腕带，如上图所示。
如果各位老司机有更好的方法，欢迎大家交流讨论。
有一种插座更适合工厂和实验室大规模应用，叫做防静电L型接地线插座，如上图所示。这个插座有香蕉接口和揿钮两种接口，和上面LINDY接地插座的接口类型一样。

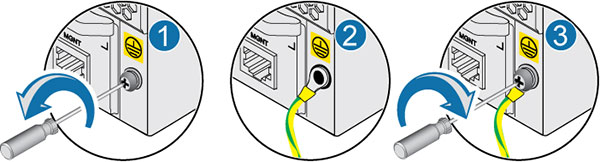

圆环接地端子安装
一般工厂里有专门的接地端子给它使用，用螺丝固定，如上图。普通人家里没有这种专用接口，我建议切断插座的环形端子，用单脚电源线连接，然后将单脚电源线插入地线孔，如下图所示。接线只是示意图，请搜索正规的“电线接法”并按其执行。

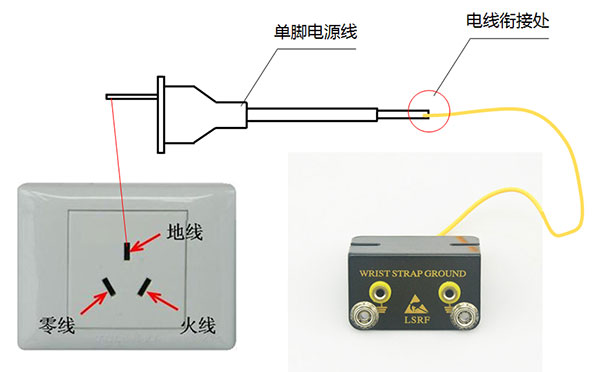

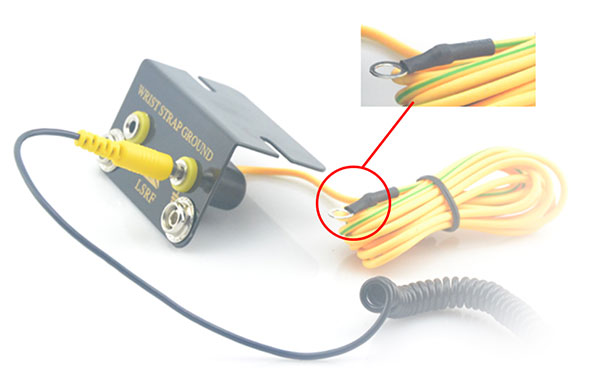

防静电L型接地线插座改造
因为防静电腕带只是防止人体静电，如果你有更高的要求，可以考虑加一块防静电台垫。
铺设防静电台垫可以使镊子、工具、仪器、仪表等与人体和台面接触，达到均匀电位并释放静电，同时使静电敏感器件不受摩擦起电等静电放电现象的干扰，从而达到防静电的效果。

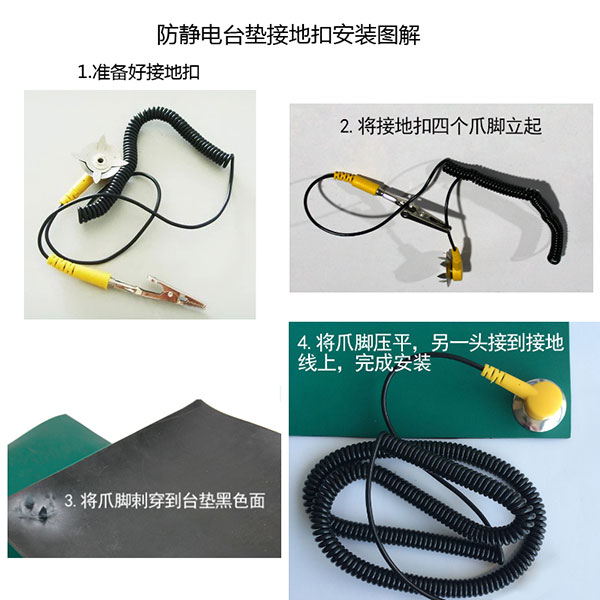

防静电台垫接地扣安装图解
接地扣和防静电腕带的接口是一样的，使用方法请参照上文。

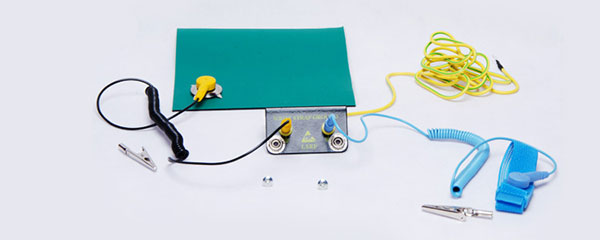

防静电台垫和腕带配合使用
本文只是针对防静电腕带和台垫在电脑上的使用，与其他电子设备的用法也是类似的。
